RAC DIY



Réacteur à Calcaire DIY

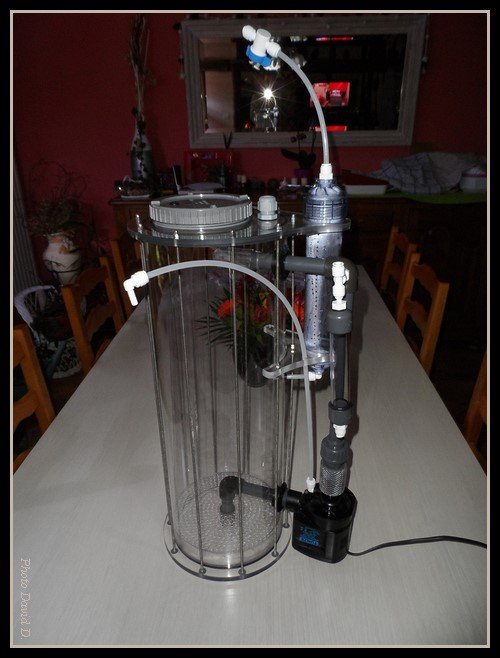

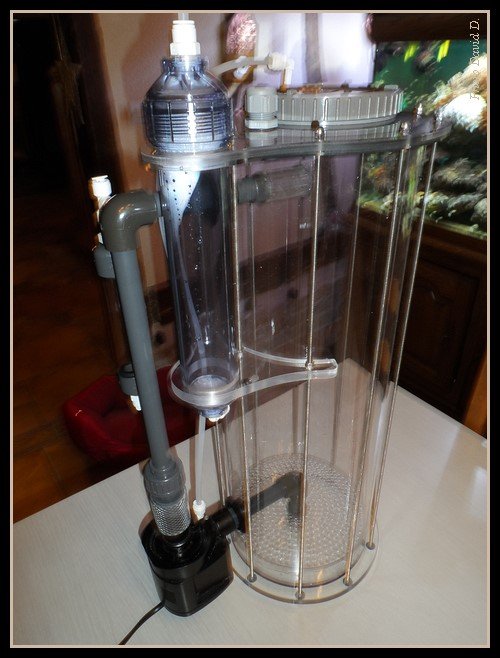

Réalisation Par David D. , d'un RAC maison.





Dimensions du RAC :

65cm de hauteur ,  et 20cm de  Diamètre
Il est réalisé en Pmma de 3mm,

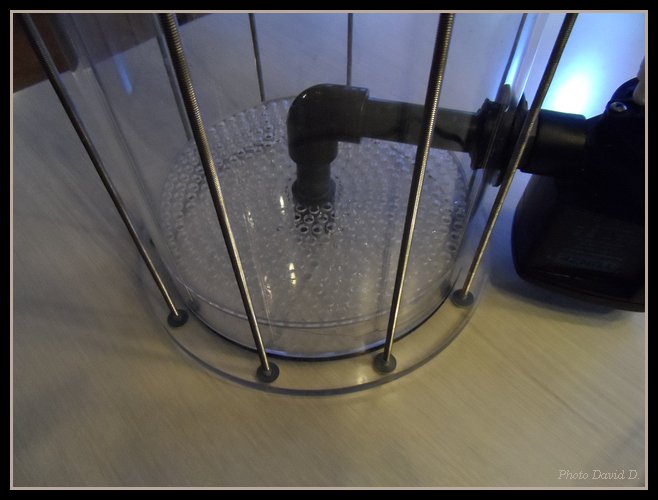

la grille du fond est en 5 mm d’épaisseur et est percée de plusieurs trous de 5mm

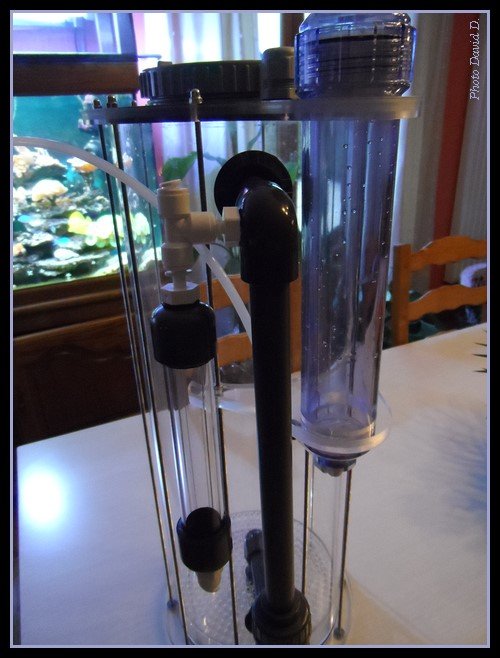

Chambre Additionnelle pour Co2



Pour l’assemblage des pièces pmma  ,  sur le dessus et dessous en pmma de 10 d’ épaisseur ,une george de 5mm  de profondeur et de d200 pour recevoir le tube, le collage et l’étanchéité  est fait avec du tec7 , par mesure de sécurité j’ai relié le dessus au-dessous avec des tiges filetées de 4mm en inox.

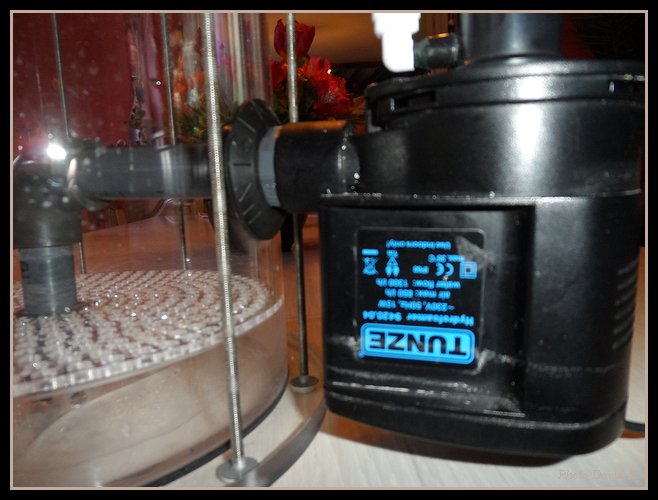

La pompe est une tunze pour écumeur.


Toute la tuyauterie est en pvc pression.

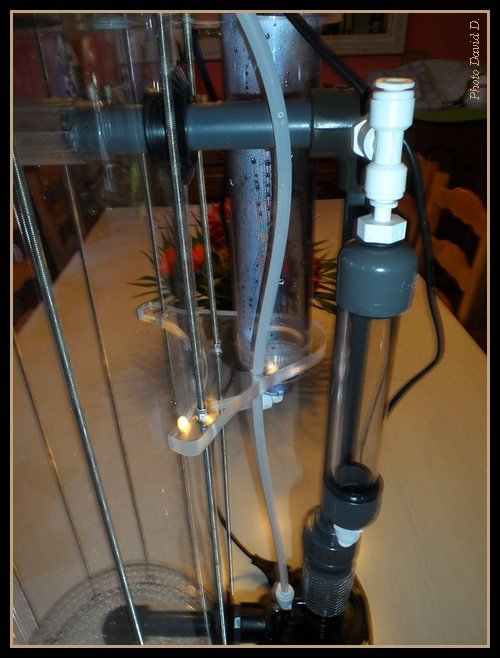

Le compte bulles est en pmma de 25 avec 2 bouchons pvc collés et 2 raccords ¼ a visser

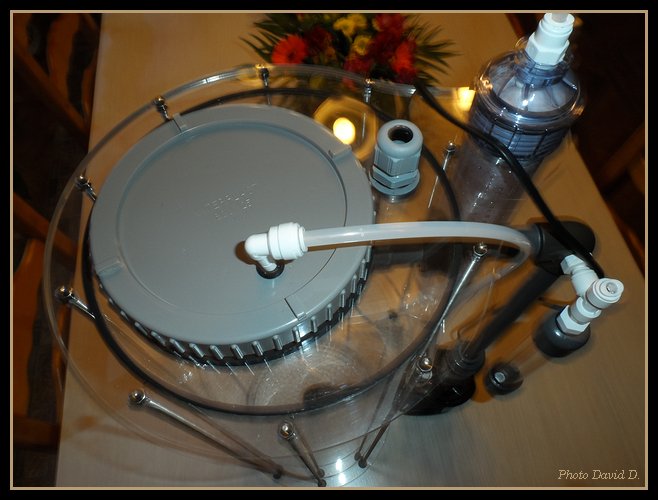

Le bouchon du dessus pour le remplissage  est en pvc de 125 de diamètre et collé aussi avec du tec 7

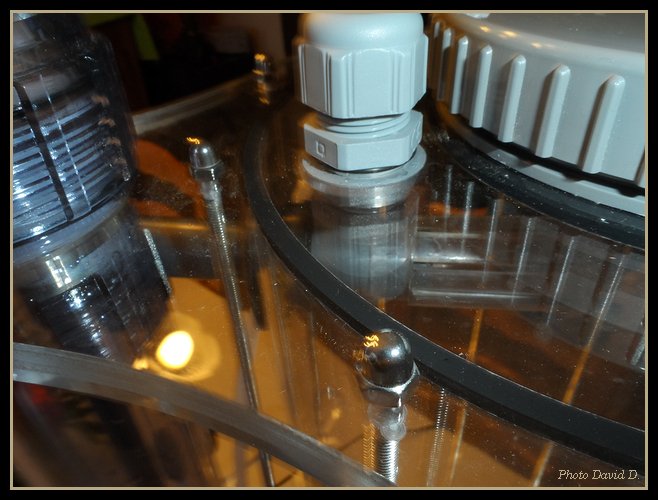

Le presse étoupe est de 13.5 de diamètre pour électricien.


je ferrais parvenir des photos avec le rac en fonctionnement


Date de création : 20/03/2013 @ 20:02
Dernière modification : 25/03/2013 @ 06:36
