Rampe HQI DIY



Rampe HQI 2x 400 W DIY




Suite à la demande de plusieurs de nos membres, je vais vous détailler  en quelques lignes et quelques photos  la construction de ma rampe HQI DIY.

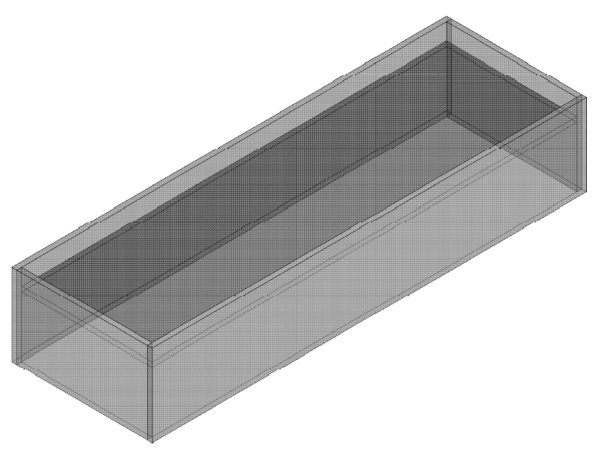

Caisson principal réalisé par collage et vissage de plusieurs panneaux de CP épaisseurs 15 mm ,

Dimensions hors tout : 1330 x 430 x 250 mm

Dimensions des CP :

  • Fond supportant les HQI : 1300x400
  • 2 grands cotés : 1330 x 250
  • 2 petits cotés : 400 x 250


Le fond est positionné à 50 mm du haut de la rampe, soit 185 mm en dessous pour permettre d’encastrer et de cacher les projecteurs Thorn  , dont les ballasts Ferro ont été démontés.





L’ai rajouté un ventilateur 220 V pour faire circuler un peu d’air frais dans tout ca.

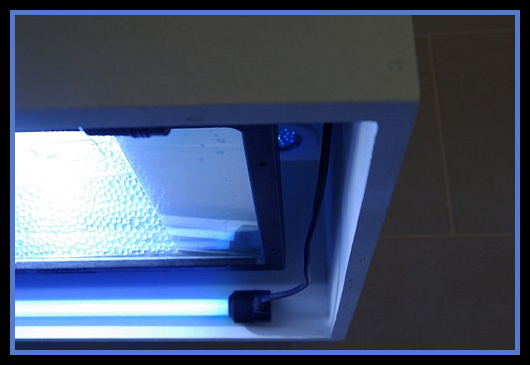

J’ai ajouté 4 spots led , pour le coté lunaire.



En compléments des lampes HQI 14000 °K , deux tubes T5 54W alimenté par un ballast grotech , sont là pour corriger le spectre et assurer la transition jour / nuit.

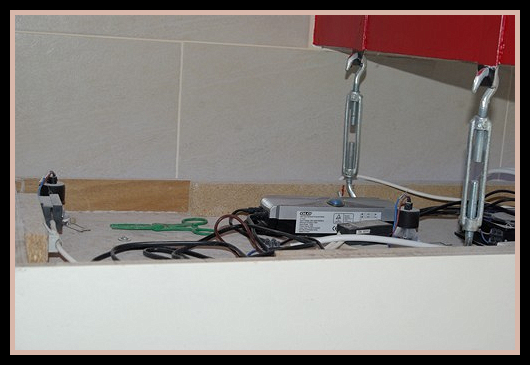

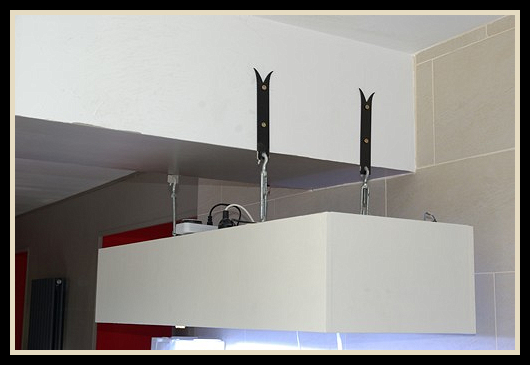

L’ensemble est suspendus par 4 tendeurs acier , permettant également le réglage en hauteur.

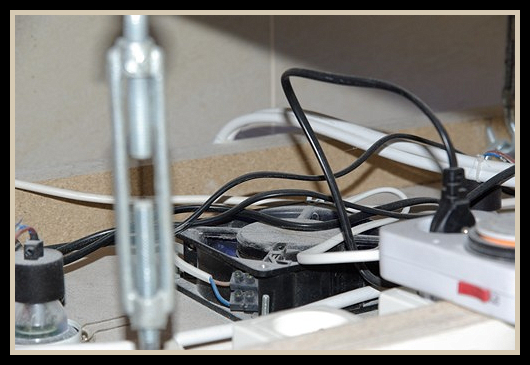

Pour éviter de surcharger la rampe , les ballasts sont déportés sous l’aquarium.



Attention ,pour votre sécurité , l'eau et l'électricité ne faisant pas bon ménage

faire réaliser la partie électricité par des personnes compétentes ,

de meme pour l'accrochage de celle ci , se faire aider pour éviter tout risque de casse de l'aquarium…

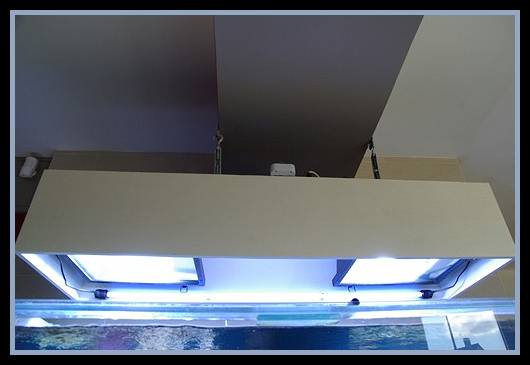

Résultat final avec l'aquarium:
