  • Le Projet
  • Construction de la Structure
  • Vérification et Mise en Place des LED
  • Réglages et paramétrages
  • Les rampes en Fonctionnement
  • Nouveau projet Pour Joelle

Dimensions des bacs :
Franck : Bac en L avec 200x70x70 pour la partie principale et 70x70x70 pour leL , la rampe sera donc composée de 2 modules.
Laurent : Bac de 200x70x70 et reprendra le même module principal.La température de couleur visée est de 15000°K ,

L’éclairement visé est de 20000 Lux , soit 28000 lumens pour le module principal et 9800 lumens pour le module secondaire de Franck.

Composition du module principal:

54 LED Solderless CREE XP-G Cool White 5 Watts

81 LED Solderless CREE XT-E Royal Blue 5 watts

5 drivers MeanWell HLG-150H-36B , 2 pour les CW avec 3 groupes de 9 led en série et 3 pour les RB avec3 groupes de 9 LED en série.

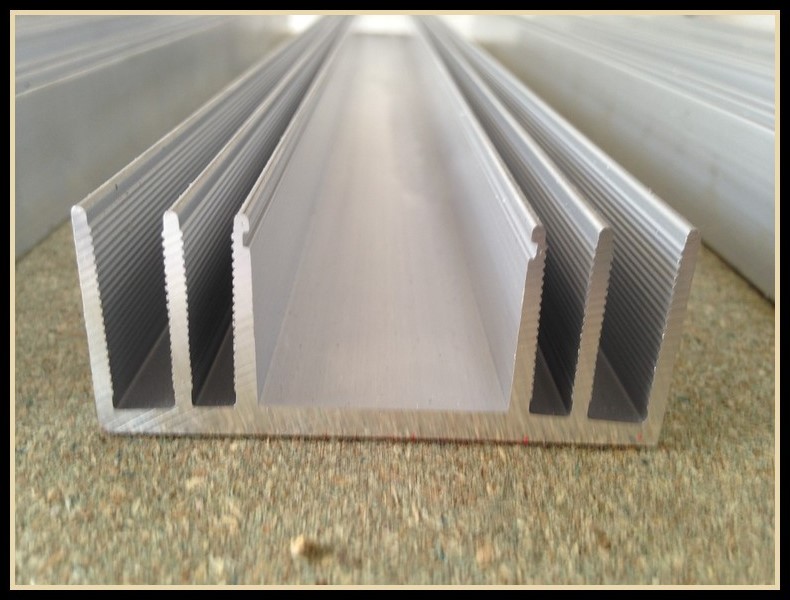

L’ensemble des LED sera disposé tous les 55 mm sur 15 dissipateurs thermiques Seem CO863P de long 550 mm et seront espacés tous les 120mm.

Composition du module secondaire :

27 LED Solderless CREE XP-G CoolWhite 5 Watts

27 LED Solderless CREE XT-E RoyalBlue 5 watts

2 drivers MeanWell HLG-150H-36B , 1 pour les CW avec 3 groupes de 9 led en série et 1 pour les RB avec3 groupes de 9 LED en série.

L’ensemble des LED sera disposé tous les 55 mm sur 5 dissipateurs thermiques Seem CO863P de long 550 mm et seront espacés tous les 100mm.

Merci à Hervé (Rudy.be) pour son logiciel et son aide sur le dimensionnement de nos projets.

Le pilotage de tout cela sera ensuite confié à un contrôleur Babyfish.


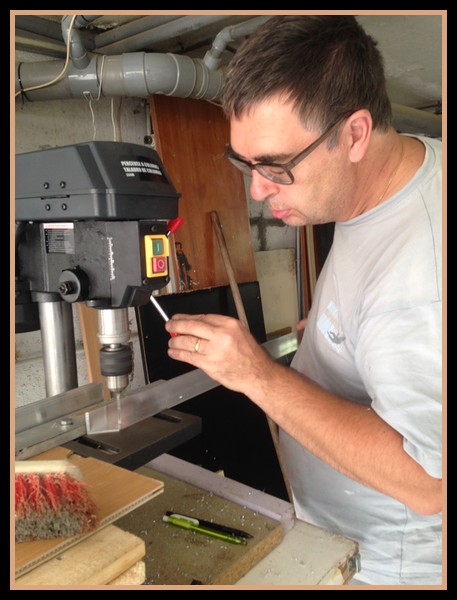

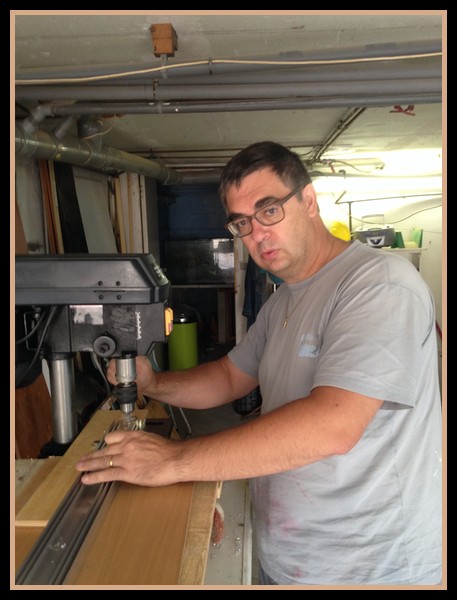

Perçage des dissipateurs , avec une petite perceuse à colonne , avec un guide fabriqué la veille pour faciliter la tache et pour avoir une meilleure précision de position , et evite un traçage qui aurait pus être fastidieux.


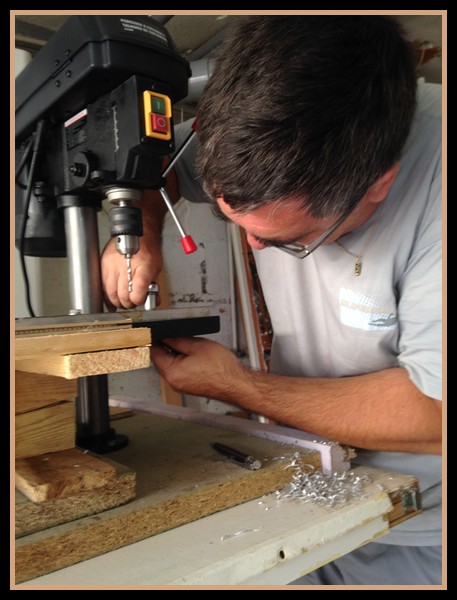

Changements du guide de perçages


Perçages des Cornières Alu 30x30x3

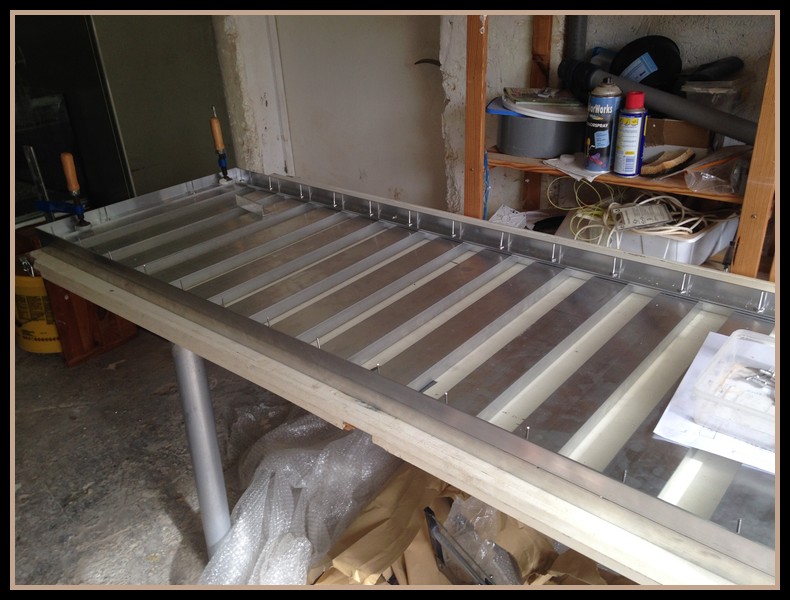

Assemblage des différent éléments

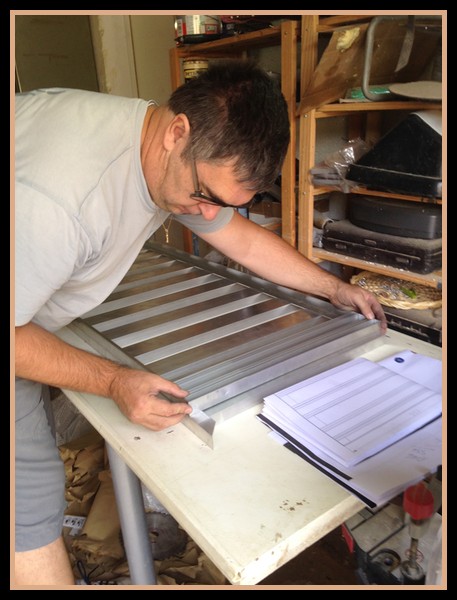

L'ensemble pré assemblé avant rivetage , pour vérifier que la finition sera correcte

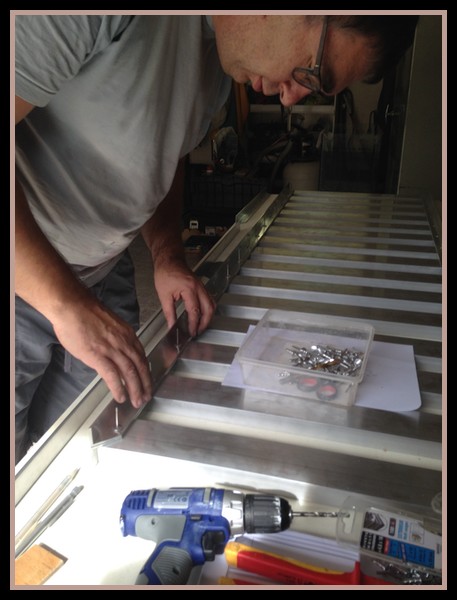

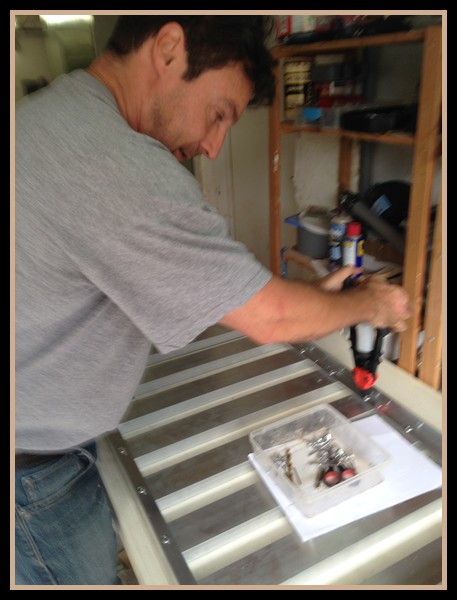

Séance gros bras avec Franck , pour le rivetage de tout cela , avec des rivet de 4.8 mm et tige inox ...

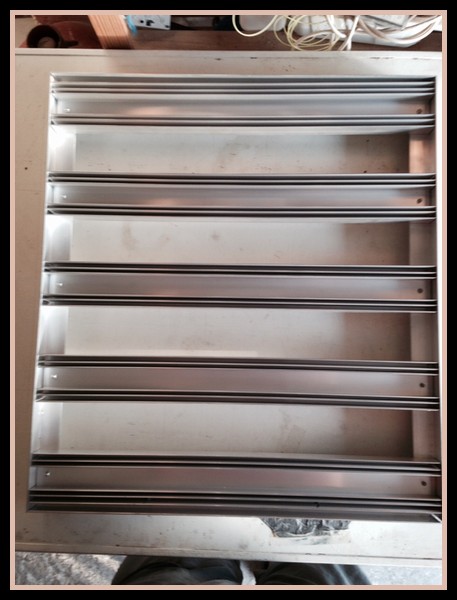

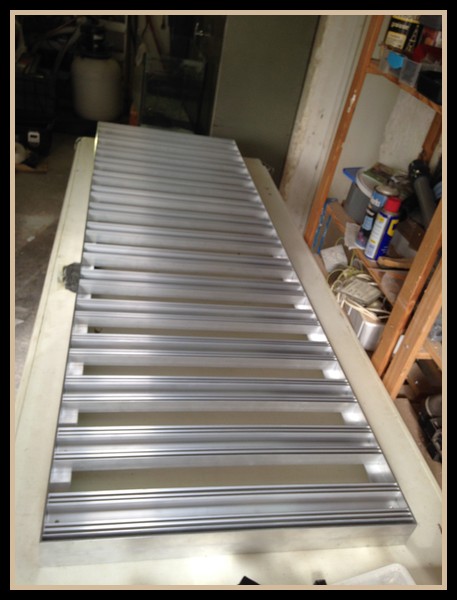

Voila la Structure principale terminée


Le deuxième module de la rampe de Franck est également terminé ,
composé de 5 dissipateurs qui recevrons 54 leds en tout 27RB et 27 CW

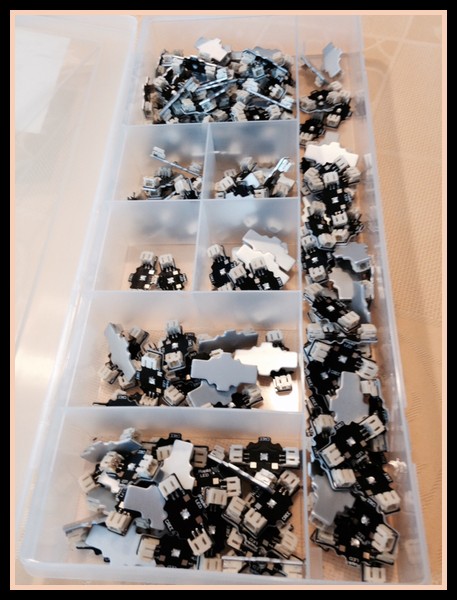

réception des leds , un peu de tri ...

Les leds RB ,

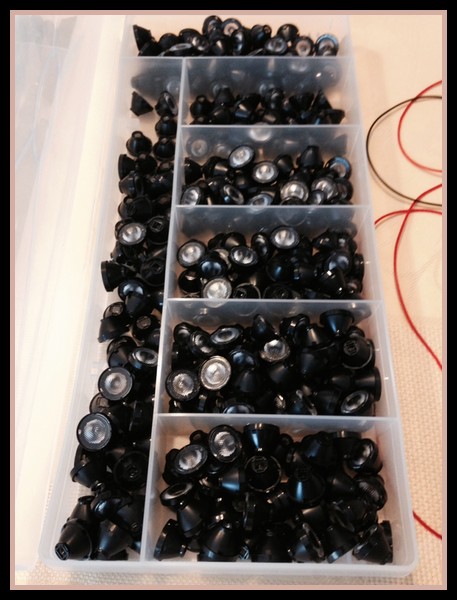

Les lentilles 60°


Ensuite vient la partie la plus marrante....

Test de toute les led Une grosse soirée à deux , pour un résultat pas trop mal , une seule défectueuse sur 350 environ.

Attention à bien respecter la polarité du testeur , qui recois 2 piles AA de 1.5 V et celle des led

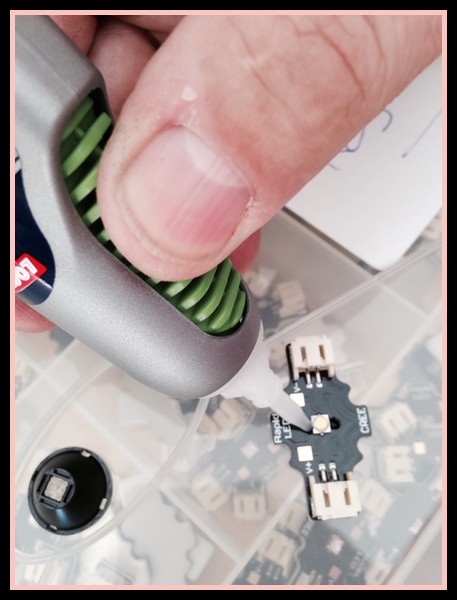

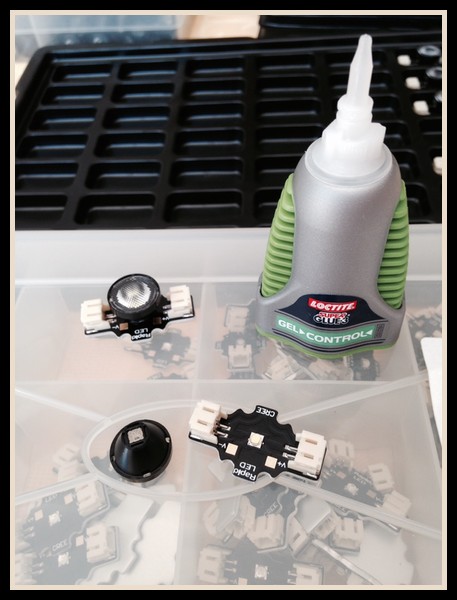

L'autre partie marrante , enfin si on peut dire , je collage des lentille sur les Leds



Juste 2 petits points de superglue 3 en Gel , impératif pour éviter que celle ci coule dans la lentille

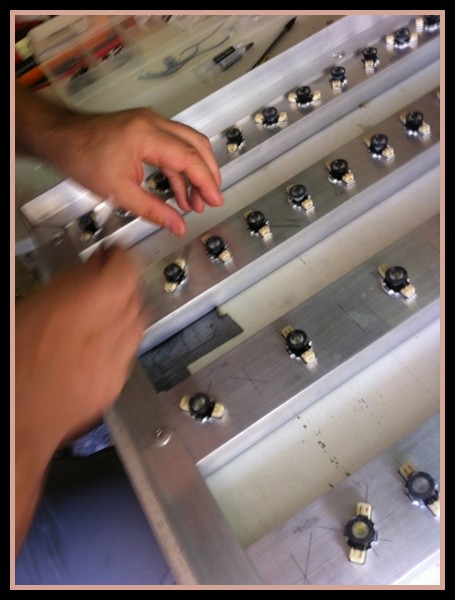

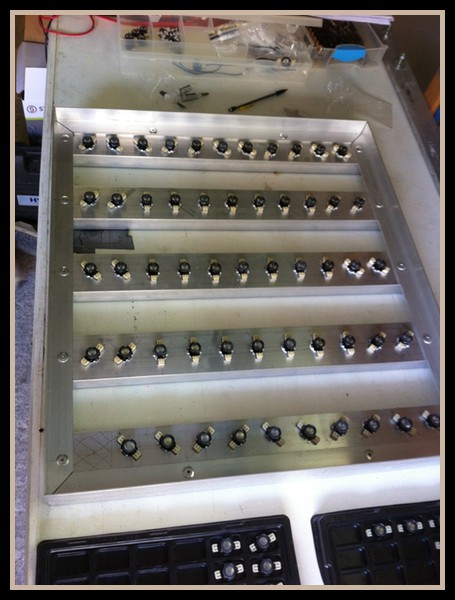

Collage à la pâte thermique des led sur les dissipateurs de la petite rampe

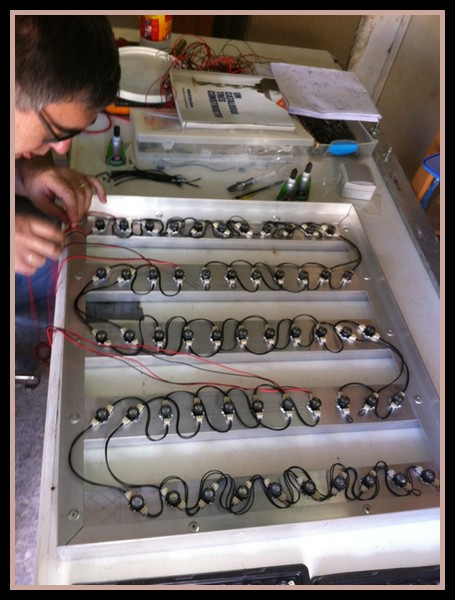

Câblage de la petite rampe , il faut bien veiller , à respecter la polarité des Leds , donc en fonction du nombre de Led  à mettre en série , 9 dans notre cas , pas si simple , compte tenu de la longueur standard des câbles , l’idéal aurait été de commander des longueurs différentes.


On ajoutera par la suite quelques colliers colson pour maintenir tous les fils en place

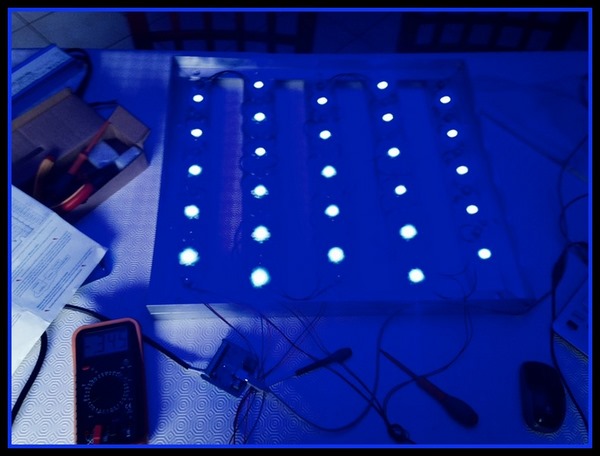

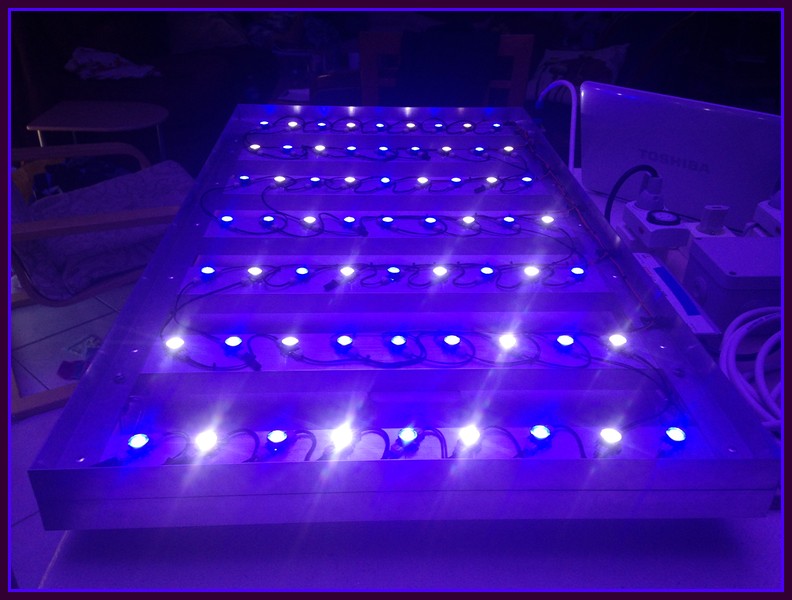

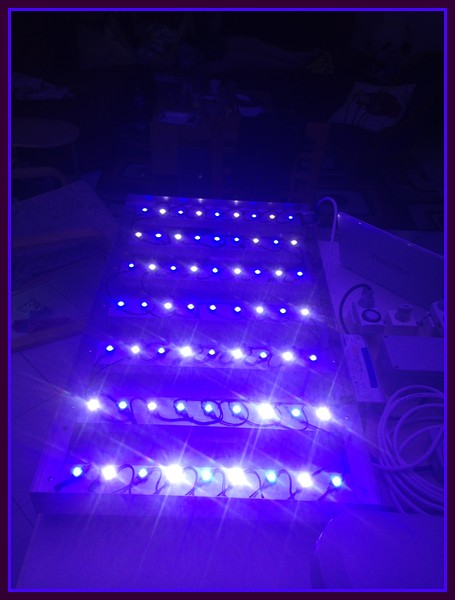

Le câblage est maintenant terminé , testons un peu tout ça avant de ranger et fixer les fils ...

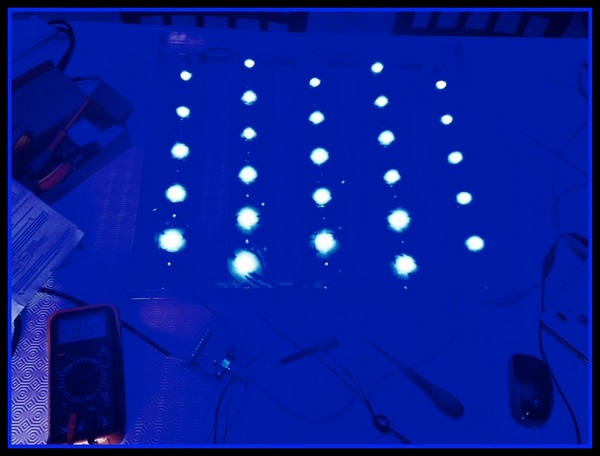

Les bleus seuls à 0.4A


Les bleus seuls à 0.8A , attention aux yeux cela flash.


Les bleus et les blancs à 20% soit environ 1.2 A

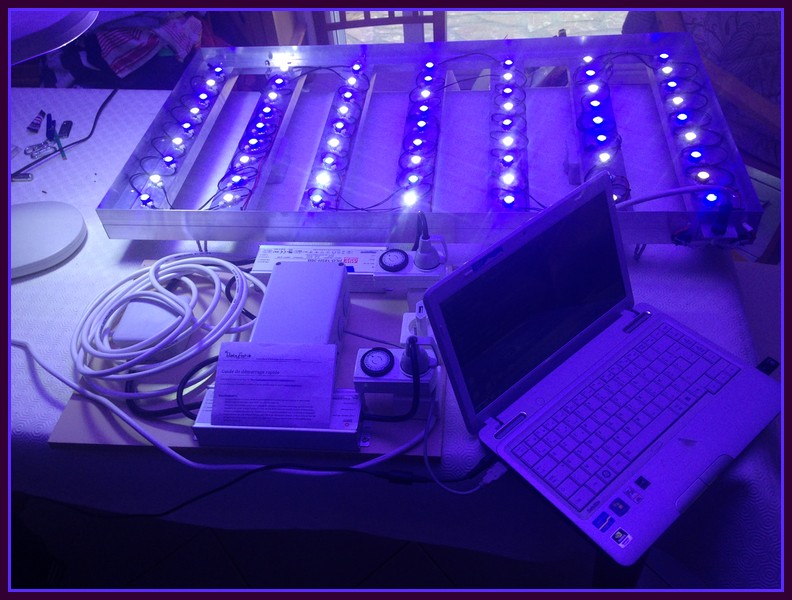

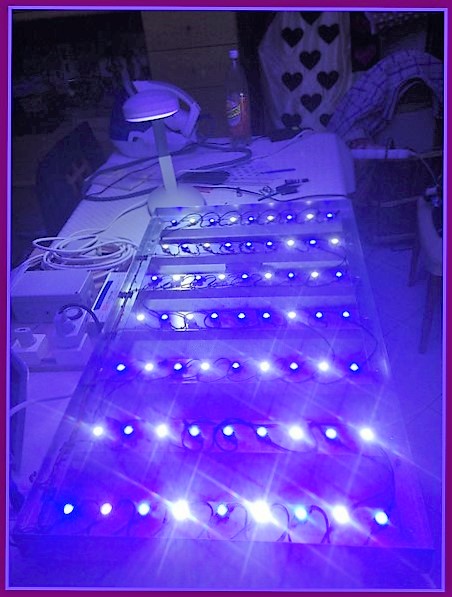

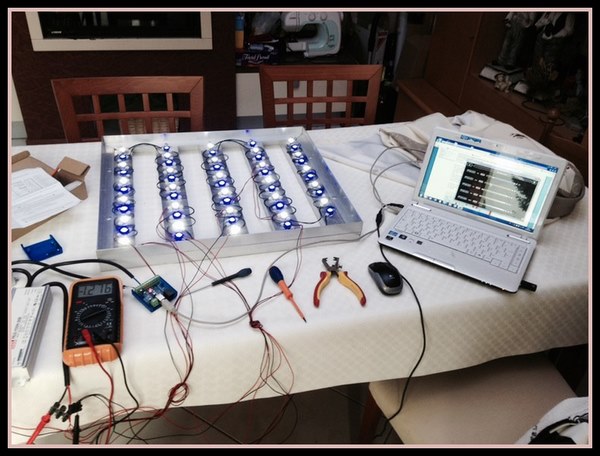

Vue d'ensemble de la phase de test , on peu voir l’ampèremètre pour régler l'intensité max , via le module babyfish lui même raccordé au pc.

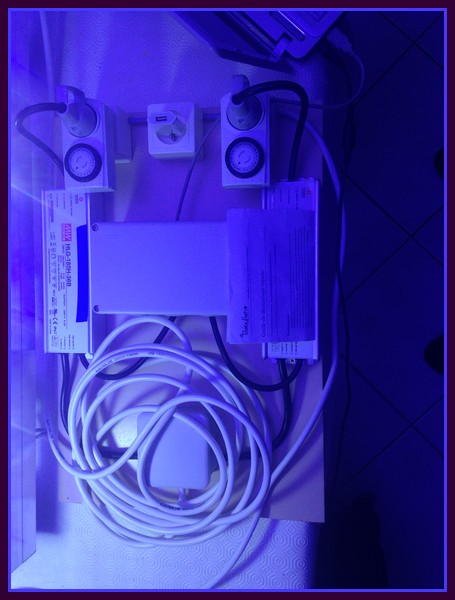

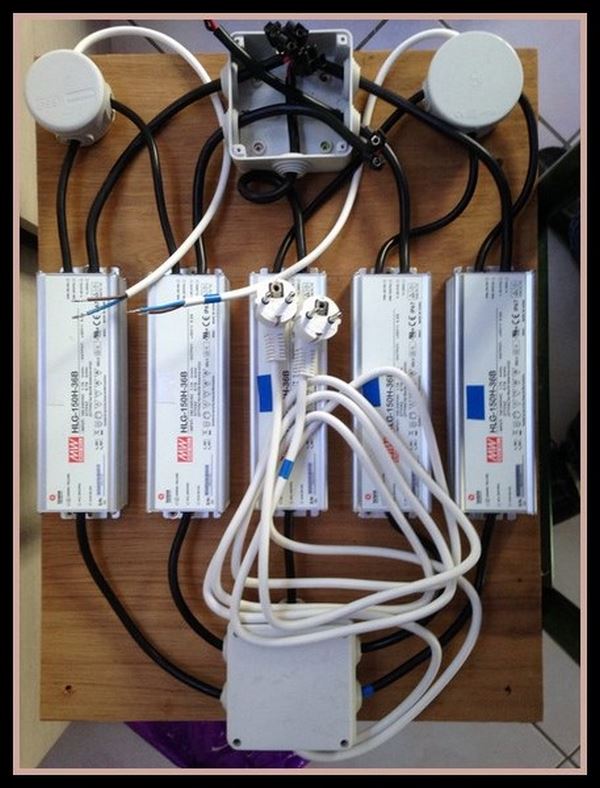

La Platine avec les drivers Meanwell

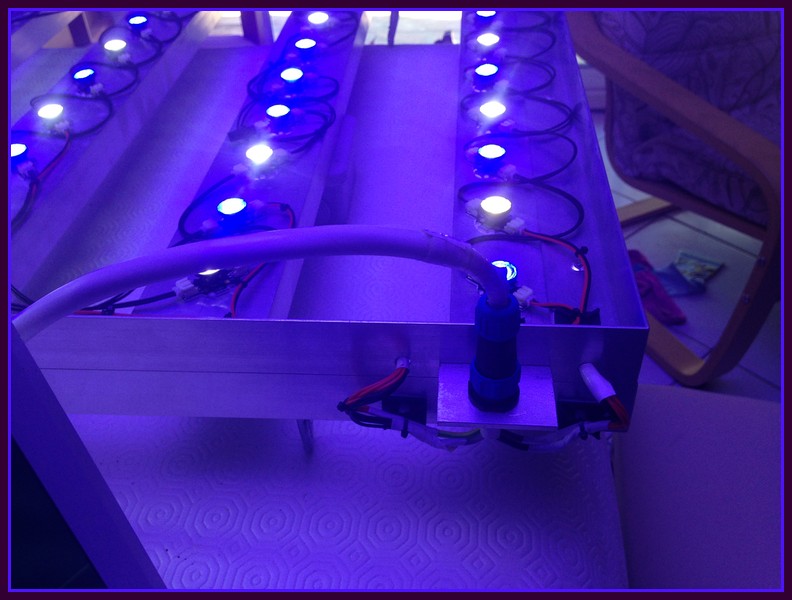

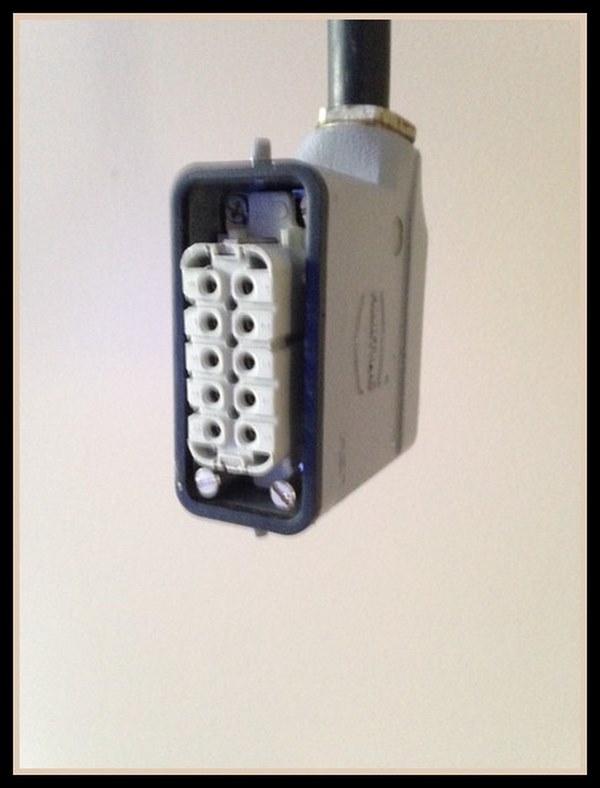

La rampe est raccordée à la platine par un câble multi 10 pôles + connecteur Harting pour faciliter le démontage




Le petit module , sensé éclairer le retour de 70 du bac de franck , posé provisoirement sur un des aquariums pour avoir un aperçu... on reste de grand enfant et ne pouvons résister a la tentation de tester nos nouveaux jouets.


CW à 50% et RB à 50%


On pousse un peu plus

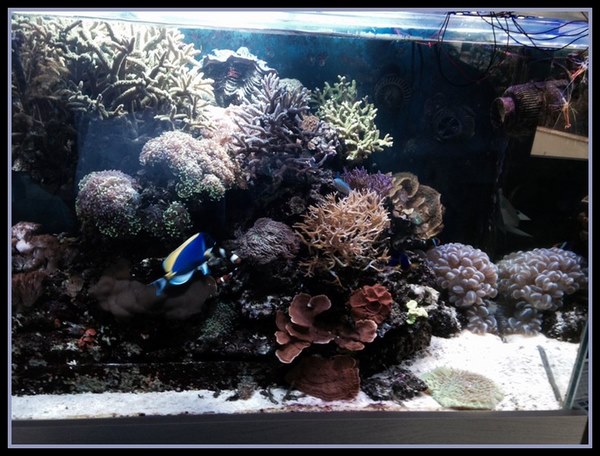

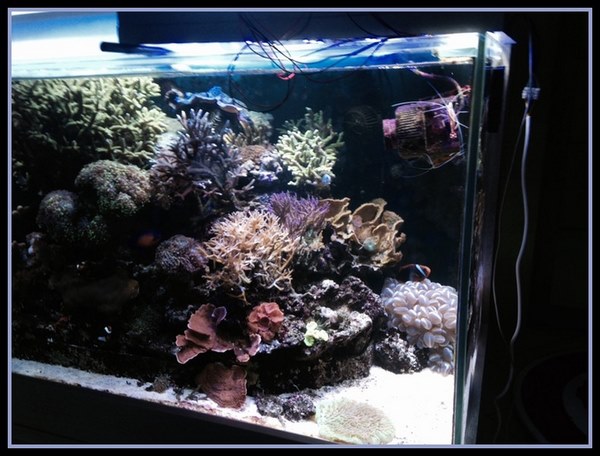

Sur cette derniere on voit clairement la différence de luminosité , entre HQI et LED

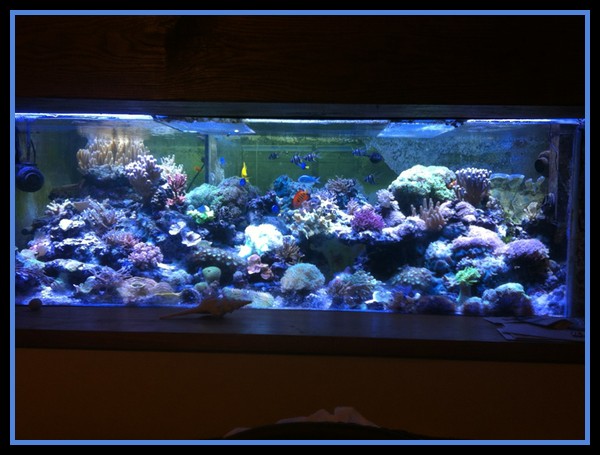

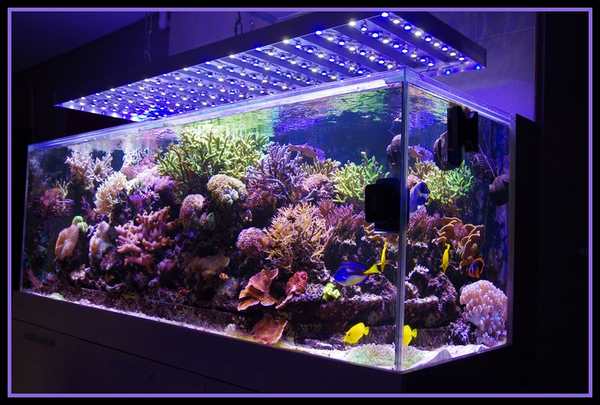

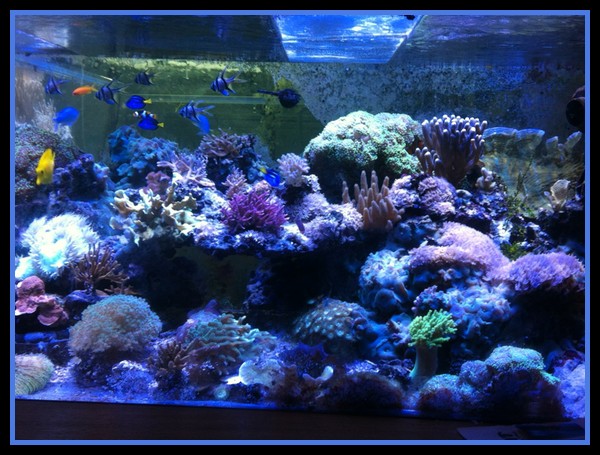

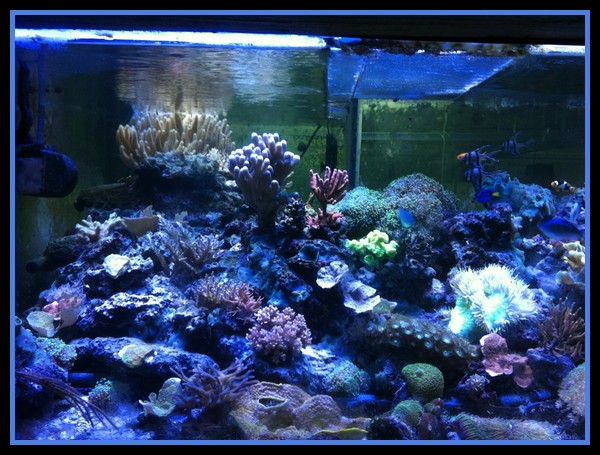

Les Rampes en fonctionnement sur le bac de Franck

led F01.jpg

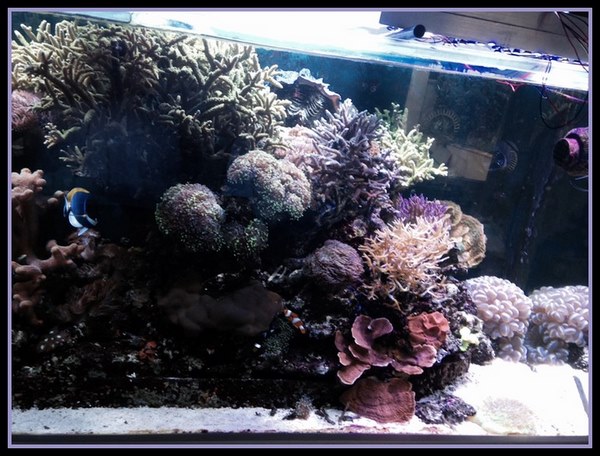

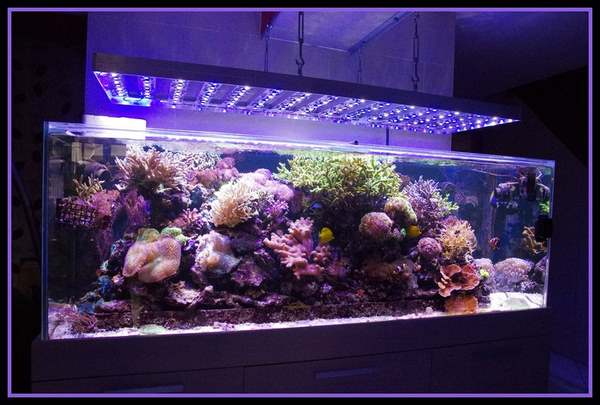

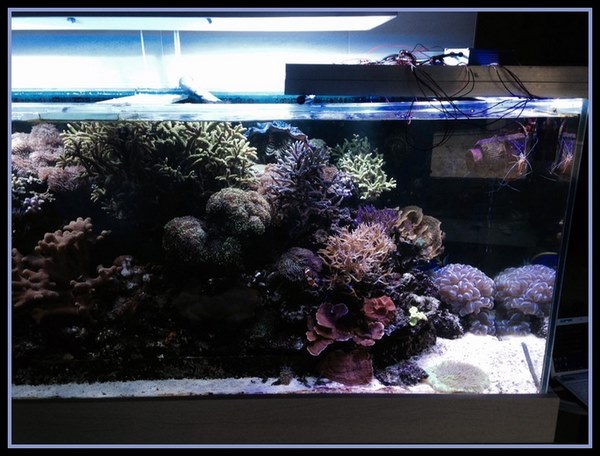

La Rampe en fonctionnement sur le bac de Laurent

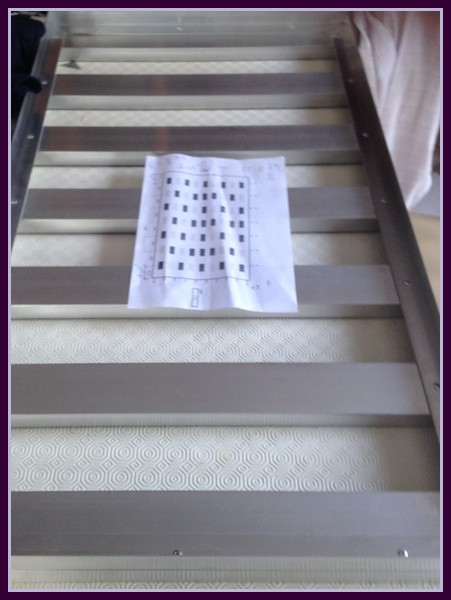

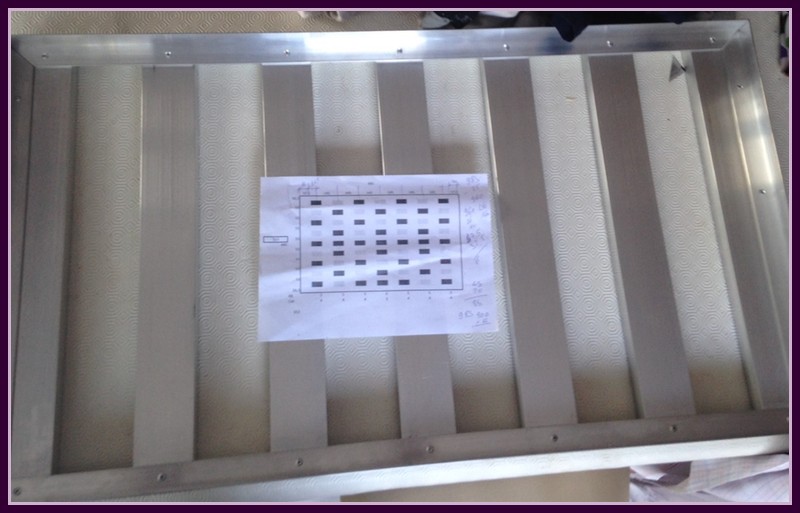

Nouveau Projet réalisé sur les memes bases

Dimensions du bac :

110x70x65 et reprend le même calcu .La température de couleur visée est de 15000°K ,

L’éclairement visé est de 20000 Lux , soit 15400 lumens

Composition du module principal:

27 LED Solderless CREE XP-G Cool White 5 Watts

36 LED Solderless CREE XT-E Royal Blue 5 watts

2 drivers MeanWell HLG-185H-36B , 1 pour les CW avec 3 groupes de 9 led en série et 1 pour les RB avec 4 groupes de 9 LED en série.

L’ensemble des LED sera disposé tous les 55 mm sur 7 dissipateurs thermiques Seem CO863P de long 550 mm et seront espacés tous les 140mm.

Le pilotage de tout cela sera ensuite confié à un contrôleur Babyfish.
